반도체표면처리

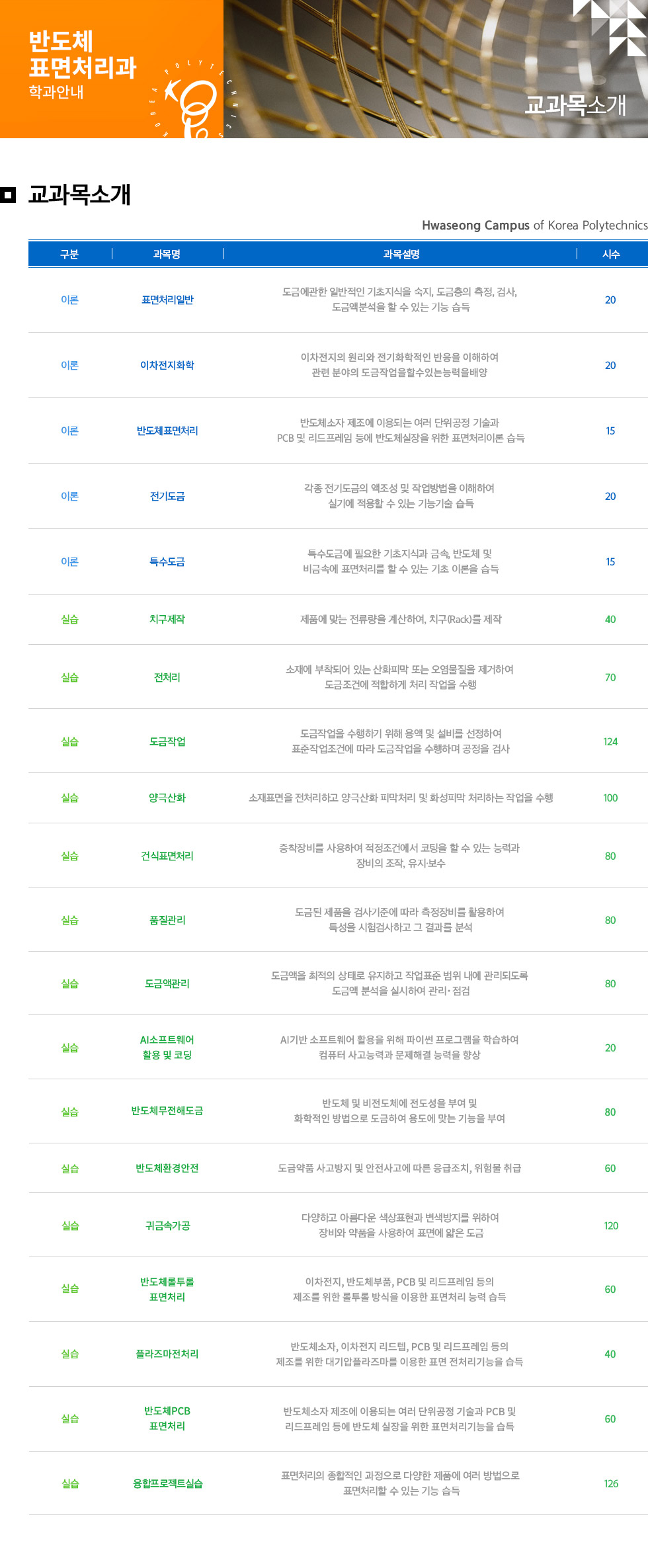

반도체표면처리과 학과안내  교과목소개 Hwaseong Campus of Korea Polytechnics  구분 과목명 과목설명 시수 이론 표면처리일반 도금에 관한 일반적인 기초지식을 숙지, 도금층의 측정, 검사, 도금액 분석을 할 수 있는 기능 습득 20 이론 이차전지화학 이차전지의 원리와 전기화학적인 반응을 이해하여 관련 분야의 도금작업을 할 수 있는 능력을 배양 20 이론 반도체표면처리 반도체소자 제조에 이용되는 여러 단위공정 기술과 PCB 및 디르프레임 등에 반도체실장을 위한 표면처리이론 습득 15 이론 전기도금 각종 전기도금의 액조성 및 작업방법을 이해하여 실기에 적용할 수 있는 기능기술 습득 20 이론 특수도금 특수도금에 필요한 기초지식과 금속, 반도체 및 비금속에 표면처리를 할 수 있는 기초 이론을 습득 15 실습 치구제작 제품에 맞는 전류량을 계산하여, 치구(Rack)를 제작 40 실습 전처리 소재에 부착되어 있는 산화피막 또는 오염물질을 제거하여 도금조건에 적합하게 처리 작업을 수행 70 실습 도금작업 도금작업을 수행하기 위해 용액 및 설비를 선정하여 표준직업조건에 따라 도금작업을 수행하여 공정을 검사 124 실습 양극산화 소재표면을 전처리하고 양극산화 피막처리 및 화성피막 처리하는 작업을 수행 100 실습 건식표면처리 증착장비를 사용하여 적정조건에서 코팅을 할 수 있는 능력과 장비의 조작, 유지보수 80 실습 품질관리 도금된 제품을 검사기준에 따라 측정장비를 활용하여 특성을 시험검사하고 그 결과를 분석 80 실습 도금액관리 도금액을 최적의 상태로 유지하고 작업표준 범위 내에 관리되도록 도금액 분석을 실시하여 관리·점검 80 실습 AI소프트웨어 활용 및 코딩 AI기반 소프트웨어 활용을 위해 파이썬 프로그램을 학습하여 컴퓨터 사고능력과 문제해결 능력을 향상 20 실습 반도체무전해도금 반도체 및 비전도체에 전도성을 부여 및 화확적인 방법으로 도금하여 용도에 맞는 기능을 부여 80 실습 반도체환경안전 도금약품 사고방지 및 안전사고에 따른 응급조치, 위험물 취급 60 실습 귀금속가공 다양하고 아름다운 색상표현과 변색방지를 위하여 장비와 약품을 사용하여 표면에 얇은 도금 120 실습 반도체롤투롤 표면처리 아치전지, 반도체부품, PCB 및 리드프레임 등의 제조를 위한 롤투롤 방식을 이용한 표면처리 능력 습득 60 실습 플라즈마전처리 반도체소자, 이차전지 리드텝, PCB 및 리드프레임 등의 제조를 위한 대기압플라즈마를 이용한 표면 전처리기능을 습득 40 실습 반도체PCB 표면처리 반도체소자 제조에 이용되는 여러 단위공정 기술과 PCB 및 리드프레임 등에 반도체 실장을 위한 표면처리기능을 습득 60 실습 융합프로젝트실습 표면처리의 종합적인 과정으로 다양한 제품에 여러 방법으로 표면처리할 수 있는 기능 습득 126
